Eurofighter Typhoon
Çok Amaçlı Savaş Uçağı
İlk Uçuş: 27 Mart 1994
Tasarım Özellikleri
  • Alttan kanatlı, düşük açıklık oranlı, kuyruksuz delta kanat formundaki uçağın kanat ok açısı 53º'dir.
  • Gövde altında bulunan motor alıklarının üst kısmı sabit, alt kısımları ise hareketlidir.
  • Birçok gizlenebilirlik özelliği olan uçak, önceki savaş uçaklarından çok daha küçük radar kesit izine sahiptir.

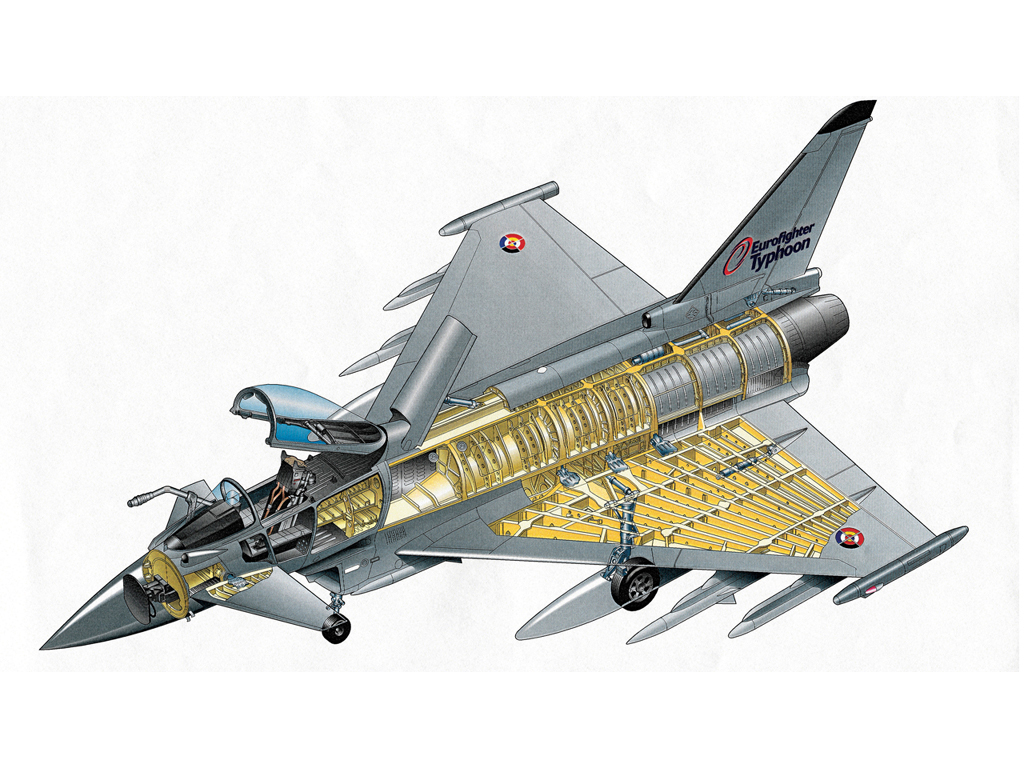

Yapı Özellikleri
  • Gövde, kanatlar, iç flaperonlar, fin ve dümen (rudder) karbonfiber kompozit malzemeden imal edilmiştir.
  • Önkanatçıklar, dış flaperonlar ve egzost lüleri titanyumdan; burun konisi ve finucu GFRP'den imal edilmiştir.
  • Hücum kenarı slatları, kanatucu podları, fin hücum kenarı, dümen (rudder) firar kenarı ve ana kaplamalar alüminyum-lityum alaşımından imal edilmiştir.
  • Kanopi çevresi ise magnezyum alaşımından imal edilmiştir.
  • Uçakta uygulanan üretim teknikleri arasında superplastic forming ve diffusion bonding gibi ileri teknikler bulunmaktadır.
  • Birer lastikli ana iniş takımları içeri doğru, yönlendirilebilir ön iniş takımı ise öne doğru katlanmaktadır.
Uçuş Kontrol Sistemi
  • İki parçalı, bütün açıklık boyunca uzanan hücum kenarı slatları, firar kenarında iç ve dış kanatçıklar (aileron), tamamı hareketli önkanatçık ve düşey kuyrukta dümen (rudder) bulunmaktadır.
  • Dörtlü ACT (Aktif Kontrol Teknolojisi) digital fly-by-wire uçuş kontrol sistemi (FCS), yunuslama (pitch) ve yuvarlanma (roll) kontrolü için önkanatçık ve flaperonları, sapma (yaw) kontrolü için ise dümeni (rudder) kullanmaktadır.
  • Gövde üstünde, kanopinin gerisinde, hidrolik güçle açılıp/kapanan hava freni bulunmaktadır.
  • Uçak, yüksek düzeyde çeviklik, düşük sürükleme ve artırılmış taşıma sağlayabilmek için aerodinamik olarak kararsız olarak tasarlanmıştır.
  • Uçağın ikincil uçuş kontrol sistemi hava freni, alık yüzeyleri ve ön iniş takımı yönlendirmesini içermektedir.
Güç ve Yakıt Sistemi
  • 2 adet, ardyanmasız 60 kN, ardyanmalı 90 kN itiş gücüne sahip EJ200 turbofan motor bulunmaktadır.
  • Supercruise özelliği olan uçak ardyanmasız 1.5 M hıza çıkabilmektedir. Ancak silah yükü ile bu hız 1.3 M'a düşmektedir.
  • İkisi 1,000 L, diğeri 1,500 L kapasiteli üç adet harici yakıt tankı taşınabilmektedir.
Silah Sistemi
  • Herbir kanatta dörder ve gövde altında beş adet olmak üzere toplam 13 adet harici yük yuvası bulunmaktadır.
  • 4 tanesi gövde altında olmak üzere 6 adet AIM-120 AMRAAM veya kısa menzilli havdan havaya füzeler taşınabilmektedir.
  • AGM-84 Harpoon, AGM-88 HARM, AIM-9 Sidewinder, AIM-132 ASRAAM, AIM-120 AMRAAM, IRIS-T, MBDA Meteor, ALARM, Storm Shadow, Brimstone, Taurus, Penguin taşınabilen füzelerdir.
  • Laser güdümlü bombalar ve gelişmiş anti-zırh silahları yer hedeflerine karşı taşınan silahlar arasındadır.
  • Uçağın sol tarafında 1 adet 27 mm Mauser BK-27 top bulunmaktadır.
Versiyonlar
  • Tek Kişilik: Standart versiyondur.
  • Çift Kişilik: Savaş yeteneği de olan eğitim modelidir.

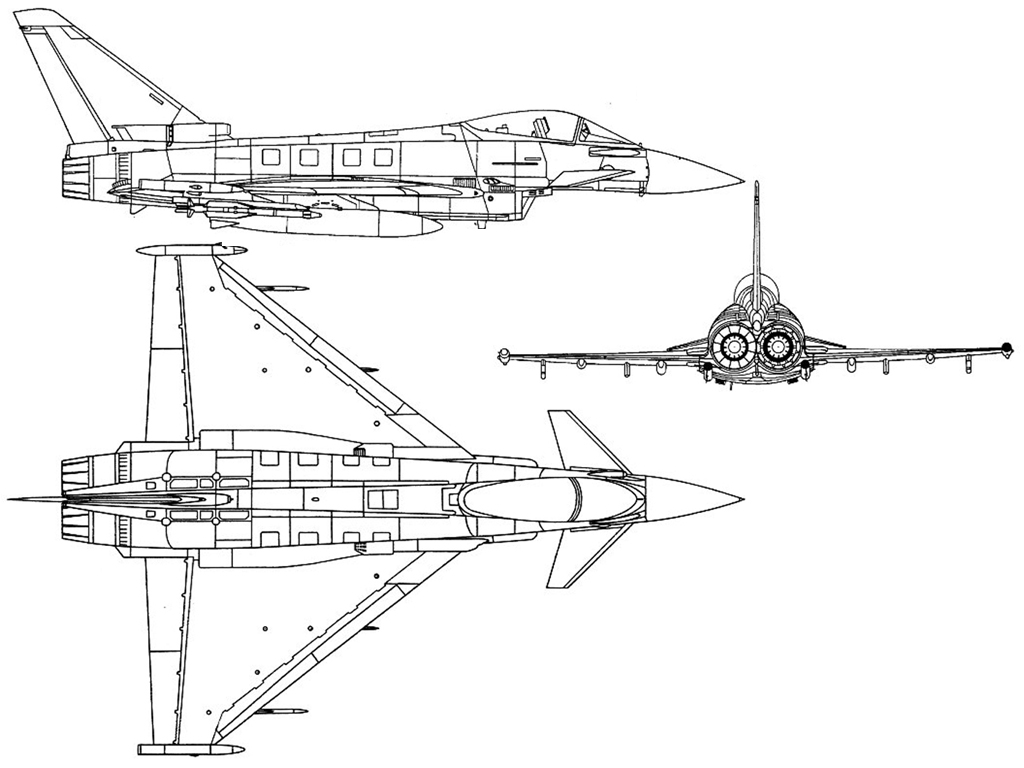

Boyutlar
  • Uzunluk:15.96m
  • Kanat Açıklığı:10.95m
  • Yükseklik:5.28m
  • Kuyruk Açıklığı: m
  • Fin Uçları Mesafesi: m
  • Ana İT Mesafesi: m
  • Ana-Ön İT Mesafesi: m
  • Kanat Açıklık Oranı:
  • Kanat Alanı:50.0m²
  • Önkanatçık Alanı:2.40m²
  • LE Slat Alanı: m²
  • TE Flap Alanı: m²
  • Fin Alanı: m²
  • Dümen (Rudder) Alanı: m²
Ağırlık ve Performans
  • Boş Ağırlık:9,750kg
  • Dahili Yakıt:4,000kg
  • Harici Yük:6,500kg
  • Max. Silah Yükü: kg
  • Max. Kalkış Ağırlığı:21,000kg
  • Max. Kanat Yüklemesi:311kg/m²
  • Max. Güç Yüklemesi: kg/kN
  • Max. Hız:2.0M
  • Max. Seyir Hızı: M
  • Yaklaşma Hızı: km/h
  • Tavan Uçuş Yüksekliği:18,000m
  • Kalkış Mesafesi:500m
  • İniş Mesafesi:500m
  • Menzil:3,700km

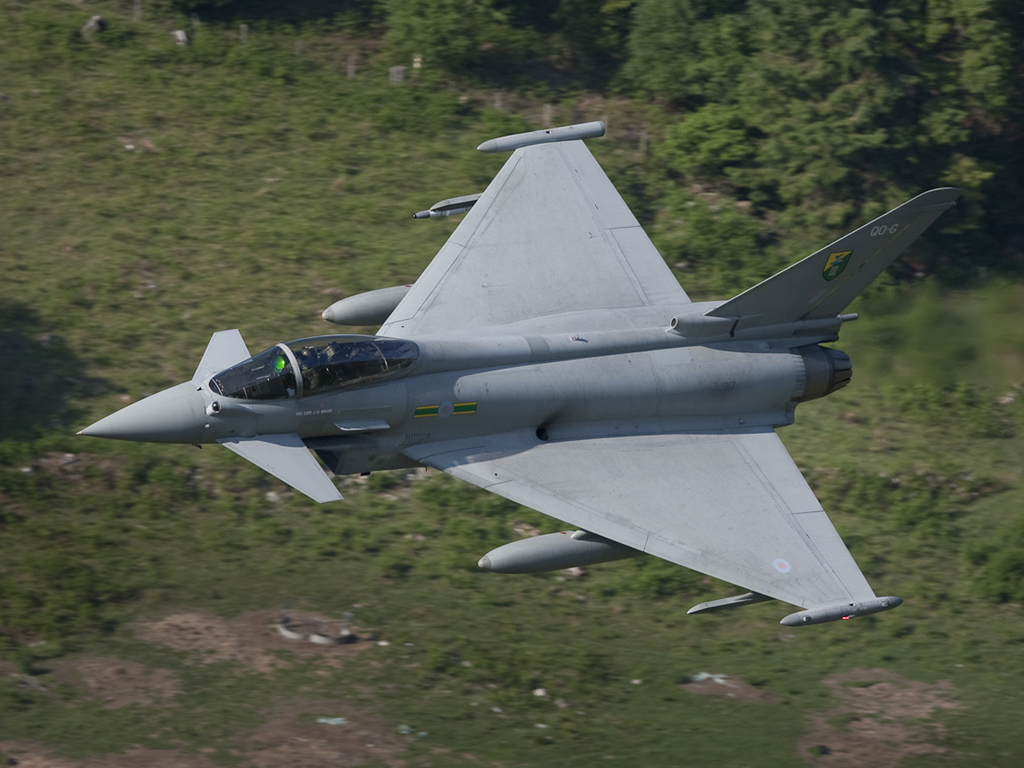

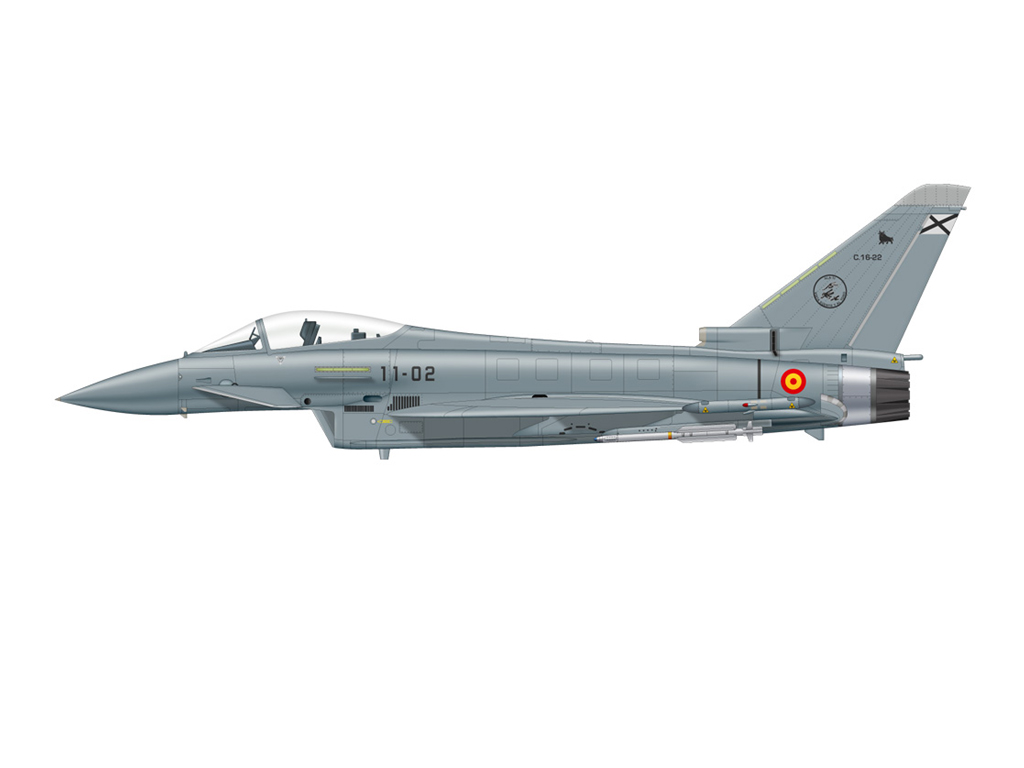

Galeri
