F-35 Lightning II Hakkında Bilgiler

F-35 Lightning II
Çok Amaçlı Savaş Uçağı
İlk Uçuş: 15 Aralık 2006
Program
  • 1994 yılında USAF/USN ortak projesi olan JAST ve DARPA projesi olan CALF projeleri, JAST olarak birleştirilmiş ve 1995 yılında proje JSF olarak adlandırılmıştır.
  • 1996 yılında Boeing ve Lockheed Martin proje için seçilmişlerdir.
  • Lockheed Martin tarafından geliştirilen X-35A ve X-35C 2000 yılında ilk uçuşlarını gerçekleştirmişlerdir.
  • X-35A modifiye edilerek üretilen B modeli ise ilk uçuşunu 2001'de gerçekleştirmiştir.
  • Fabrikadan 19 Şubat 2006'da çıkan ilk F-35A, 7 Aralık'ta taksi testlerine başlamış, ilk uçuşunu ise 15 Aralık 2006'da gerçekleştirmiştir.
  • F-35B STOVL modelinin ilk uçuş tarihi 11 Haziran 2008, F-35C modelinin ise 7 Haziran 2010'dur.
Tasarım Özellikleri
  • Kanat ve kuyruk hücum kenarı 33º, firar kenarı ileri 14º ok açılıdır.
  • Düşey kuyruklar dışarı doğru 19º, geriye doğru ise 42º yatırılmıştır.
Yapı Özellikleri
  • Burun iniş takımları öne, ana iniş takımları ise arkaya doğru katlanmakta olup bütün takımlarda birer lastik bulunmaktadır. Uçak gemileri için güçlendirilmiş iniş takımlarına sahip olan C modelininin burun iniş takımı ise iki lastiklidir.
  • İniş takımı lastiklerinde basınç ve durum takibi için dahili sensörler bulunmaktadır.
  • A ve C modellerinde iniş kancası bulunmaktadır.
Uçuş Kontrol Sistemi
  • Flap, taileron ve dümenden (rudder) oluşan birincil uçuş kontrol sistemi elektro-hidrostatik hareketlendiricilerle kontrol edilmektedir.
  • Hücum kenarı flaplarına sahip olan uçağın flaperon'ları kompozit ve titanyumdan imal edilmiştir.
  • Transonik hızlardaki yüksek dönüş oranlı dönüşlerde ortaya çıkabilen kontrolsüz yuvarlanma (roll) hareketini önlemek için, F-35C uçuş test uçağının kanatlarına spoiler'ler eklenmiştir.
Güç ve Yakıt Sistemi
  • Normalde 111 kN, ardyanmalı ise 178 kN itki üreten PW F135 turbofan motor bulunmaktadır.

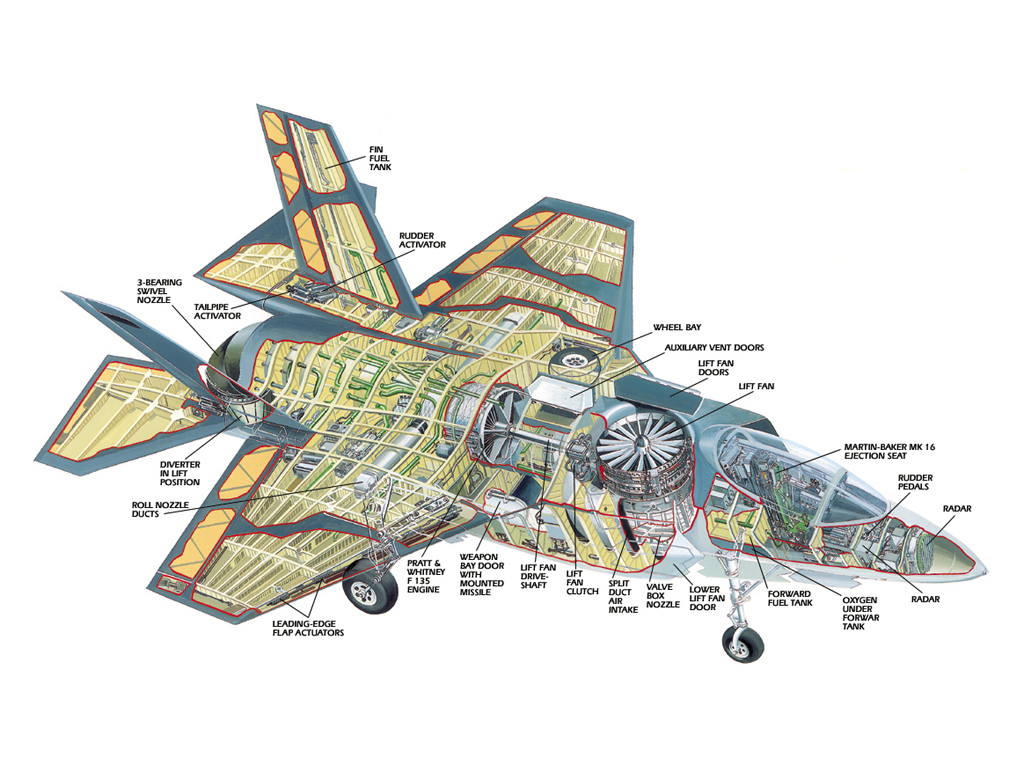

  • STOVL versiyonunda üç boyutlu itki yönlendirme yapabilen lüle bulunmaktadır. Ek olarak, kokpit arkasında gücünü motordan alan bir adet fan bulunmaktadır. Ayrıca kanat köklerinde, stabiliteyi artıran hava çıkışları vardır.
  • F-35B'de 177 kN'luk toplam itkinin %40'ı ana lüleden, %48'i fan'dan ve %12'si ise kanat köklerindeki hava çıkışlarından sağlanmaktadır.
  • F-35A'da, uçak gövdesinin üst ortasında havada yakıt ikmal yuvası bulunmaktadır. B ve C modellerinde ise, uçak gövdesinin sağ ön tarafında, katlanabilen yakıt ikmal kolu bulunmaktadır.
  • Uçakta JP-5 veya JP-8 yakıtı kullanılmaktadır.
Silah Sistemi
  • F-35A modelinde, sol motor alık kanalının üst tarafında bir adet, dört namlulu, 25 mm lik GAU-22/A top bulunmaktadır.
  • F-35B ve C modellerinde ise gizlenebilirlik özelliğine sahip harici yuvalarda taşınan, 25 mm lik GAU-12 top bulunmaktadır.
  • Pnömatik kontrollü dahili silah yuvalarında F35A ve C iki adet AIM120C AMRAAM ve iki adet GBU-31 JDAM veya iki adet AIM-120 ve 8 adet küçük çaplı bomba (SDB) taşıyabilmektedir.
  • F-35B'de ise dahili olarak iki adet AIM-120'ye ek olarak, 900 kg lık iki adet bomba yerine 454 kg lık iki adet bomba taşınabilmektedir.
  • Harici olarak ise AGM-158 JASSM, Storm Shadow füzesi, 24 adet SDB ve AIM9X Sidewinder taşınabilmektedir.
  • İsteğe bağlı olarak yakıt tankı veya 6,800 kg'a kadar ek mühimmat taşıyabilen 6 adet harici yuva takılabilmektedir.
Boyutlar
  • Uzunluk (A,C):15.67m
  • Uzunluk (B):15.59m
  • Kanat Açıklığı (A,B):10.67m
  • Kanat Açıklığı (C):13.11m
  • Kanat Açıklığı (C Folded):9.47m
  • Yükseklik (A,B):4.57m
  • Yükseklik (C):4.72m
  • Kuyruk Açıklığı (A,B):7.29m
  • Kuyruk Açıklığı (C):8.64m
  • Ana İT Mesafesi (A,B):4.34m
  • Ana İT Mesafesi (C):4.22m
  • Ana-Ön İT Mesafesi (A,B):6.02m
  • Ana-Ön İT Mesafesi (C):6.17m
  • Kanat Alanı (A,B):42.74
  • Kanat Alanı (C):62.06
Ağırlık ve Performans
  • Boş Ağırlık (A):13,170kg
  • Boş Ağırlık (B):14,588kg
  • Boş Ağırlık (C):14,548kg
  • Dahili Yakıt (A):8,382kg
  • Dahili Yakıt (B):6,352kg
  • Dahili Yakıt (C):9,110kg
  • Maks. Silah Yükü:9,072kg
  • Normal Kalkış Ağırlığı (A):24,350kg
  • Normal Kalkış Ağırlığı (B):22,240kg
  • Normal Kalkış Ağırlığı (C):25,896kg
  • Maks. Kalkış Ağırlığı:27,215kg
  • Maks.Kanat Yüklemesi(A,B):636.8kg/m²
  • Maks. Kanat Yüklemesi (C):438.5kg/m²
  • Maks. Hız:1.6M
  • Yaklaşma Hızı:?km/h
